双控开关接线图详解（小白也能轻松掌握的电路图解析）

双控开关是一种常用的电器配件，常用于灯光的控制。但是，对于许多小白来说，双控开关接线图却是一道难题。本文将为大家详细解析双控开关接线图，让大家轻松掌握。

1. 双控开关的基本概念

双控开关顾名思义，就是可以通过两个开关控制同一个灯光的开关装置。一般来说，双控开关都由两个开关组成，其中一个开关被称为主控开关，另一个开关被称为副控开关。主控开关通常安装在进门处，而副控开关则安装在另一个位置，如床头或走廊等地方。

2. 双控开关接线图的组成部分

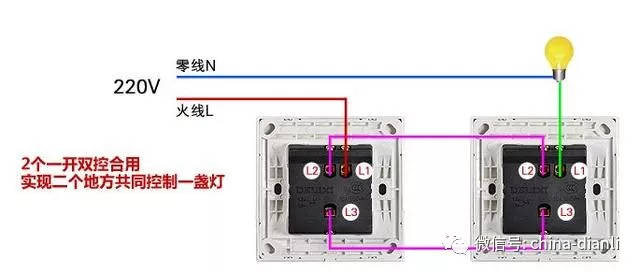

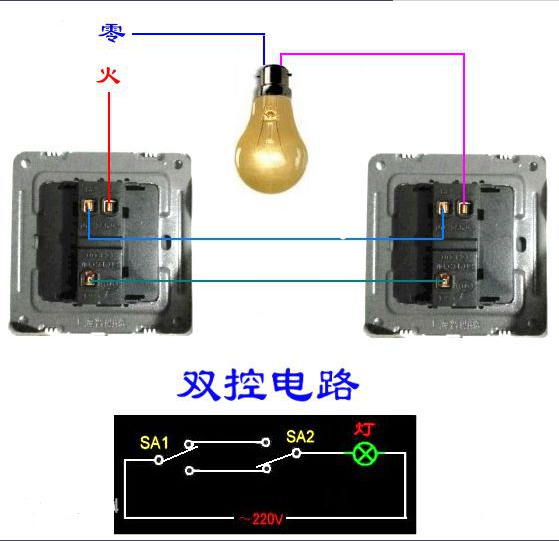

双控开关接线图主要包括电源线、灯光线、两个开关和连接线。其中，电源线和灯光线都是直接连接到电路中的，而两个开关则通过连接线连接在一起。

3. 双控开关接线图的接线方法

接线方法分为两个部分，分别是主控开关的接线和副控开关的接线。

主控开关的接线

首先，将电源线连接到主控开关的L端（L代表电源线）。然后，将灯光线连接到主控开关的C端（C代表灯光线）。，将一根连接线连接到主控开关的1端（1代表连接线），另一根连接线连接到主控开关的L1端（L1代表连接线与电源线连接的端口）。

副控开关的接线

将一根连接线连接到副控开关的2端（2代表连接线），另一根连接线连接到副控开关的L2端（L2代表连接线与灯光线连接的端口）。

4. 双控开关接线图的注意事项

在接线过程中，需要注意以下几点

1）电源线和灯光线必须正确连接，否则会导致电路不通或者灯光无法正常工作。

2）连接线的长度应该适当，过长或者过短都会影响电路的正常工作。

3）开关的安装位置应该合理，避免影响电路的正常工作。

总之，双控开关接线图并不是一件难事，只要掌握了正确的接线方法和注意事项，就可以轻松完成。希望本文可以帮助大家更好地理解双控开关接线图。
