双控开关接线图电路图详解（小白也能轻松掌握）

双控开关是一种智能化的电气开关设备，它可以实现多个开关同时控制一个电器的功能。在家庭装修中，双控开关的应用非常广泛。但是，对于一些小白来说，双控开关的接线图和电路图可能会让他们头疼不已。下面，我们将详细解析双控开关的接线图和电路图，让大家轻松掌握。

一、双控开关的接线图

双控开关的接线图分为两个部分主控开关和副控开关。主控开关的接线图如下

1.主控开关的L线（火线）接入电源的L线。

2.主控开关的N线（零线）接入电源的N线。

3.主控开关的COM（公共端）接入电器的L线。

4.主控开关的L1（线路1）和L2（线路2）分别接入副控开关的COM和L1或L2。

副控开关的接线图如下

1.副控开关的L线（火线）接入电源的L线。

2.副控开关的N线（零线）接入电源的N线。

3.副控开关的COM（公共端）接入电器的L线。

4.副控开关的L1（线路1）和L2（线路2）分别接入主控开关的COM和L1或L2。

二、双控开关的电路图

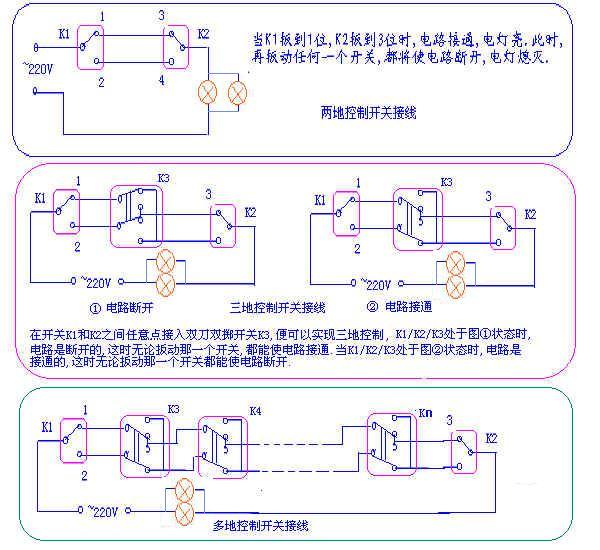

双控开关的电路图如下

从电路图中可以看出，双控开关的原理是利用两个单控开关控制同一个电器，实现多个开关同时控制一个电器的功能。当主控开关打开时，电流从L线进入主控开关，然后通过L1或L2进入副控开关，进入电器的L线。当副控开关打开时，电流从L线进入副控开关，然后通过L1或L2进入主控开关，进入电器的L线。这样，无论主控开关和副控开关哪个打开，都可以控制电器的开关。

总之，双控开关的接线图和电路图虽然看起来比较复杂，但只要按照规定的接线方法进行连接，就可以正常使用。希望本篇能够帮助大家了解双控开关的接线图和电路图，更好地应用于家庭装修中。
